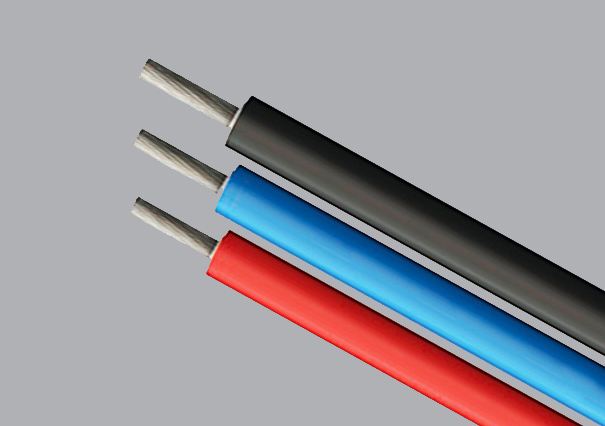

JYJ-125耐熱125℃銅芯輻照交聯聚乙烯絕緣繞組引接電纜線
1 范圍
本采購技術規范規定了耐熱125℃銅芯輻照交聯聚乙烯絕緣繞組引接電纜線的基本要求，適用于耐熱125℃銅芯輻照交聯聚乙烯絕緣繞組引接電纜線的采購及驗收。
2 規范性引用文件
GB/T2951.11 電纜和光纜絕緣和護套材料通用試驗方法 第11部分：通用試驗方法 厚度和外形尺寸測量 機械性能試驗
GB/T3048.4 電線電纜電性能試驗方法 第4部分：導體直流電阻試驗
GB/T 3048.8 電線電纜電性能試驗方法 第8部分：交流電壓試驗
GB/T 3048.9 電線電纜電性能試驗方法 第9部分：絕緣線芯火花試驗
GB/T 4909.2 裸電線試驗方法 第2部分：尺寸測量
JB/T6213.1 電機繞組引接軟電纜和軟線 第1部分：一般規定
JB/T 6213.6 電機繞組引接軟電纜和軟線 第6部分：連續運行導體最高溫度為125℃和125℃的軟電纜和軟線
3 物料性能特點
耐熱125℃銅芯輻照交聯聚乙烯絕緣繞組引接電纜線采用輻照交聯聚乙烯絕緣，電纜的連續運行導體最高溫度為125℃，電纜敷設時的允許彎曲半徑應不小于電纜外徑的4倍。
物料名稱及物料代碼見表1。
表1 物料名稱及代碼
|
物料表述 |
PDM物料代碼 |
|
耐熱125℃銅芯輻照交聯聚乙烯絕緣繞組引接電纜線JYJ 我廠正在使用的各種規格 |
3113×××× |
4 技術要求
4.1 規格
電纜結構和規格應符合表2~3規定。
表2 導體結構與絕緣厚度
|
標稱截面 （mm2） |
導體單線最大直徑 |
絕緣標稱厚度 (mm) |
||
|
500V |
1kV |
3kV |
||
|
1 |
0.21 |
0.8 |
1.4 |
2.8 |
|
1.5 |
0.26 |
0.8 |
1.4 |
2.8 |
|
2.5 |
0.26 |
0.8 |
1.4 |
2.8 |
|
4 |
0.31 |
0.8 |
1.4 |
2.8 |
|
6 |
0.31 |
0.8 |
1.5 |
2.8 |
|
10 |
0.41 |
1.2 |
1.5 |
2.8 |
|
16 |
0.41 |
1.2 |
1.5 |
2.8 |
|
25 |
0.41 |
1.2 |
1.6 |
2.8 |
|
35 |
0.41 |
|
|
2.8 |
|
50 |
0.41 |
|
|
2.8 |
|
70 |
0.51 |
|
|
2.8 |
|
95 |
0.51 |
|
|
3.0 |
|
120 |
0.51 |
|
|
3.0 |
|
150 |
0.51 |
|
|
3.0 |
表3 標稱外徑與導體電阻
|
標稱截面 （mm2） |
平均外徑上限 (mm) |
20℃時導體最大電阻 (Ω/km) |
|||
|
500V |
1kV |
3kV |
銅芯 |
鍍錫銅芯 |
|
|
1 |
3.7 |
4.9 |
|
19.5 |
20 |
|
1.5 |
4.0 |
5.2 |
|
13.3 |
13.7 |
表3（續表）
|
標稱截面 （mm2） |
平均外徑上限 (mm) |
20℃時導體最大電阻 (Ω/km) |
|||
|
500V |
1kV |
3kV |
銅芯 |
鍍錫銅芯 |
|
|
2.5 |
4.4 |
5.6 |
|
7.98 |
8.21 |
|
4 |
5.0 |
6.3 |
|
4.95 |
5.09 |
|
6 |
6.1 |
7.5 |
|
3.30 |
3.39 |
|
10 |
7.9 |
8.5 |
11.1 |
1.91 |
1.95 |
|
16 |
9.0 |
9.6 |
12.4 |
1.21 |
1.24 |
|
25 |
10.8 |
11.4 |
13.8 |
0.780 |
0.795 |
|
35 |
|
|
15.2 |
0.554 |
0.565 |
|
50 |
|
|
17.1 |
0.386 |
0.393 |
|
70 |
|
|
19.2 |
0.272 |
0.277 |
|
95 |
|
|
22.0 |
0.206 |
0.210 |
|
120 |
|
|
23.5 |
0.161 |
0.164 |
|
150 |
|
|
24.0 |
0.129 |
0.132 |
4.2 導體
導體應符合GB/T 3956中的規定，并符合表2~3中關于導體結構的規定；導體單線可鍍錫或不鍍錫。導體表面應光潔、無油污，無損傷絕緣的毛刺、銳邊、凸起等，導體表面允許包覆一層由合適材料制成的隔離層。
4.3 絕緣
連續運行導體最高溫度為125℃，符合表4規定的性能。絕緣應緊密包在導體上，且應不容易剝離且不損傷導體或鍍錫層，絕緣表面應平整、色澤均勻。
絕緣的平均厚度應不小于表2中規定的標稱值，其最薄點的厚度應不小于標準值的90%減去0.1mm。
表4 性能
|
序號 |
試驗項目 |
單位 |
指標 |
|
|
1 |
原始機械性能 |
抗張強度 |
MPa |
≥12.5 |
|
2 |
斷裂伸長率 |
% |
≥250 |
|
|
3 |
空氣烘箱老化試驗 |
處理溫度 |
℃ |
180±2 |
|
4 |
處理時間 |
h |
7×24 |
|
|
5 |
斷裂伸長率 最大變化率 |
% |
±25 |
|
|
6 |
抗張強度 最大變化率 |
% |
±25 |
4.4 成品電纜
4.4.1 成品軟電纜應能經受本規范所規定的浸水電壓試驗。
4.4.2 成品軟電纜應能經受本規范所規定的彎曲試驗，彎曲后所有試樣的絕緣均不出現正常目力可見的開裂或其他損壞，所有試樣均不擊穿。
4.4.3 成品軟電纜應能經受本規范所規定的熱效應試驗，經熱效應試驗和彎曲后所有試樣的絕緣均不出現正常目力可見的開裂或其他損壞，所有試樣均不擊穿。
4.4.4 成品軟電纜應能經受本規范所規定的耐溶劑試驗，經耐溶劑試驗和彎曲后所有試樣的絕緣均不出現正常目力可見的溶脹、開裂或其他損壞，所有試樣均不擊穿。
4.4.5 成品軟電纜應能經受本規范所規定的耐浸漆試驗，經耐浸漆試驗和彎曲后所有試樣的絕緣均不出現正常目力可見的溶脹、開裂或其他損壞，所有試樣均不擊穿。
